进一步学习select、poll、epoll。
Socket网络编程

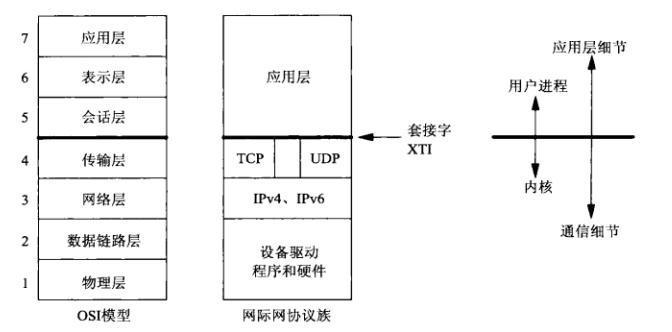

学过计算机网络的同学应该都看得懂这幅图:
一个进程进行网络传输的过程可以分为两个阶段:- 第一阶段:在用户态下,将需要用到的数据封装,调用相应的系统函数如write/read,陷入内核态;
- 第二阶段:在内核态下,内核根据拷贝至内核空间的数据依次运行TCP/IP协议栈,对应用数据进行封装(TCP/IP、IP、帧),而后将数据帧传给网卡,由网卡完成物理传输。
而在两个阶段之间进行衔接的则是一个被称为套接字——Socket的东西。简单来说,Socket获取内核态下TCP/IP协议栈所需要的必备信息,并为应用层的数据传输提供相应的接口。以常见的Unix服务器代码为例:
//来自《Unix网络编程(卷一)》 //服务端代码 int main(int argc, char **argv) { int listenfd, connfd; struct sockaddr_in servaddr; char buff[MAXLINE]; time_t ticks; //创建新套接字 listenfd = Socket(AF_INET, SOCK_STREAM, 0); bzero(&servaddr, sizeof(servaddr)); servaddr.sin_family = AF_INET; servaddr.sin_addr.s_addr = htonl(INADDR_ANY);//表示接收任何IP servaddr.sin_port = htons(13); /* daytime server 端口*/ //绑定端口 Bind(listenfd, (SA *) &servaddr, sizeof(servaddr)); //监听端口 Listen(listenfd, LISTENQ); //若有连接,就建立连接并处理业务逻辑 for ( ; ; ) { connfd = Accept(listenfd, (SA *) NULL, NULL); ticks = time(NULL); snprintf(buff, sizeof(buff), "%.24s\r\n", ctime(&ticks)); Write(connfd, buff, strlen(buff)); //关闭连接 Close(connfd); } } //客户端代码 #include "unp.h" int main(int argc, char **argv) { int sockfd, n; char recvline[MAXLINE + 1]; struct sockaddr_in servaddr; if (argc != 2) err_quit("usage: a.out <IPaddress>"); //创建一个socket并初始化 if ( (sockfd = socket(AF_INET, SOCK_STREAM, 0)) < 0) err_sys("socket error"); bzero(&servaddr, sizeof(servaddr)); servaddr.sin_family = AF_INET; servaddr.sin_port = htons(13); /* daytime server */ if (inet_pton(AF_INET, argv[1], &servaddr.sin_addr) <= 0) err_quit("inet_pton error for %s", argv[1]); //连接对应的服务端 if (connect(sockfd, (SA *) &servaddr, sizeof(servaddr)) < 0) err_sys("connect error"); //读取数据 while ( (n = read(sockfd, recvline, MAXLINE)) > 0) { recvline[n] = 0; /* null terminate */ if (fputs(recvline, stdout) == EOF) err_sys("fputs error"); } if (n < 0) err_sys("read error"); exit(0); }

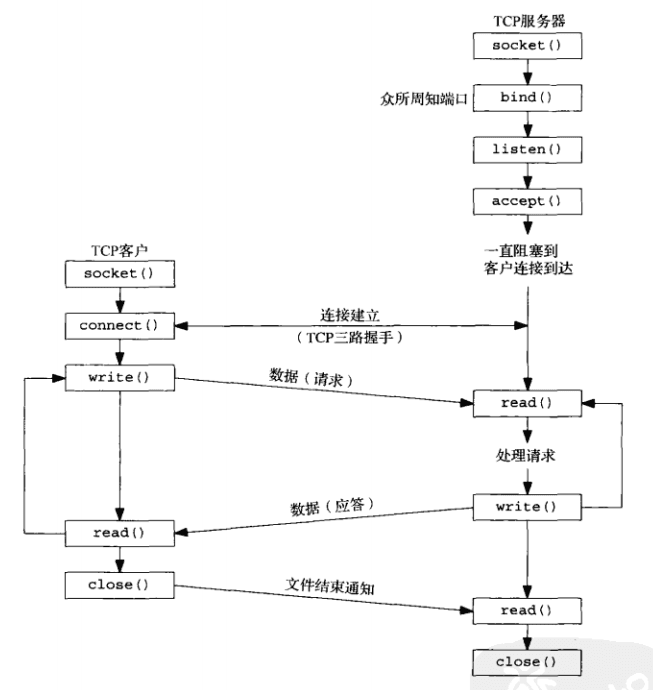

上文两段代码,就是最简易的Socket编程模板,分为客户端与服务端:
对于服务端来说,服务端首先通过socket()函数创建一个新的socket()并初始化;而后将其绑定bind()到指定的端口(何谓端口?给同一个计算机上不同程序提供单独的数据口,防止冲突);
服务端的端口一般是固定的,如HTTP是443协议;客户端的端口是在创建socket时系统随机分配的;
socket被创建出来时,默认为“主动套接字”,即作为客户端,若是在服务端就需要使用listen()函数将对应的socket变为“被动套接字”或称“监听套接字”;
accept()函数表示从连接成功的客户端中选一个进行业务处理。connect()函数若获取到一个连接,会返回一个新的socket,它与服务端一开始创建的socket不太一样,此时的socket被称为已连接套接字,它已经完成了TCP连接,并完备了四元组:本地IP、本地端口、客户端IP、客户端端口。

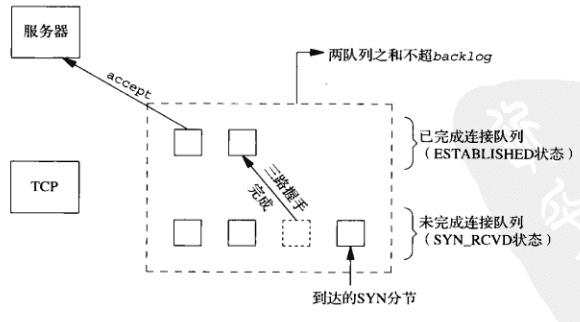

何谓连接成功?在Unix内核中,维护了两个队列,一个是连接成功队列,另一个是还未完成三次握手连接的队列。如下图所示:
以办事处为例来解释这两个队列:某一天许多人都去街道办事处办手续,但在办手续之前需要填好表。办事处的员工在喇叭里喊道“请下一位。”如果此时有人填好表了,就可以立马进去了;如果好几个人都填好表,那就只能老老实实排队;如果所有人都还在填表,那么就只能听到喇叭一直在喊,但是没人走动。其实从上面的例子以及代码就能看出,上述代码只是一个最简单的、最基本的服务器程序。它在同一个时间只能服务同一个客户端,如果此时其他客户端也想要接收服务,它就爱莫能助了。
为了解决同时多人需要服务这个问题,很简单,自然就想到了多进程或者多线程模型。 当接收到一个客户端时,服务端程序新建一个进程或者线程,由它来负责这个客户端就可以了。理想情况下,这种方式显然是最直观、最简单的解决方式。
但现实是每个电脑的资源都是有限的,总不能来了一亿客户端连接,就新建一亿个进程或者线程吧?那样确实很省事,然而资源不够,并且线程的新建/销毁影响CPU整体性能。
由于无法无限制地创建线程/进程来处理众多客户端连接,那就使用线程池技术,一个线程在一定时间内负责一个客户连接,通过线程在各个客户连接之间切换,最终达到同时处理这些客户连接。
有关多线程服务器和I/O多路复用服务器的区别可以参考链接
那么何时切换到下一个客户连接实现“雨露均沾”呢?
以Http服务端为例,其响应客户端(此时已建立连接)的模式一般是:
- 客户端发起http请求报文(用户请求)
- 服务端去读取客户端的请求报文(读取报文)
- 服务端处理相应的业务逻辑(处理逻辑)
比如客户端的请求是修改自己的用户名,服务端就需要去修改相应的数据库
- 服务端将响应报文发送给客户端(响应报文)
即请求-读取-逻辑-响应,四个阶段,其中,认为逻辑处理极快,耗费时间的阶段主要为读取/响应这两个IO操作。
因此服务端切换客户连接的时机一般为**读取/响应IO操作,以及分配时间耗尽。**进一步讲解之前,先看看IO模型的分类。
I/O分类

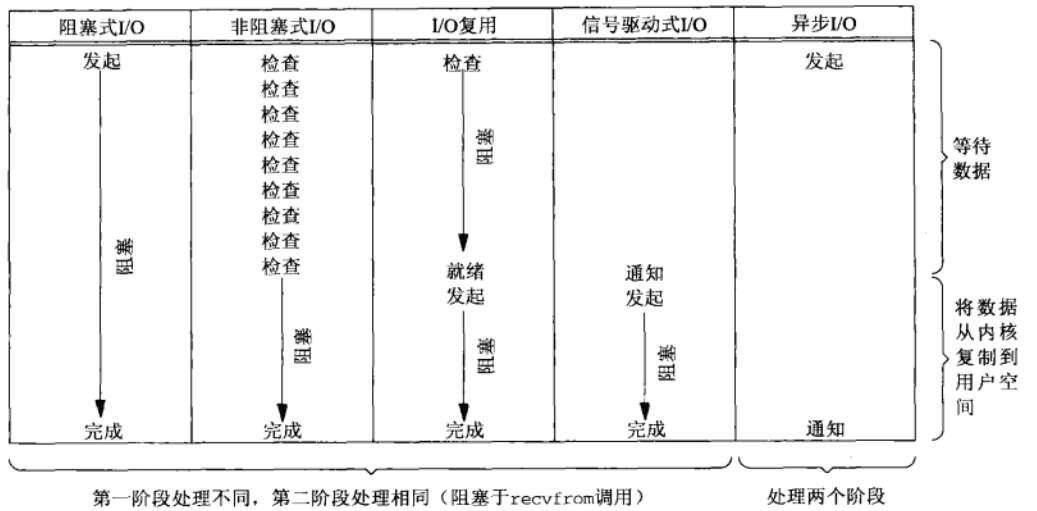

计算机的IO分为以下五类:

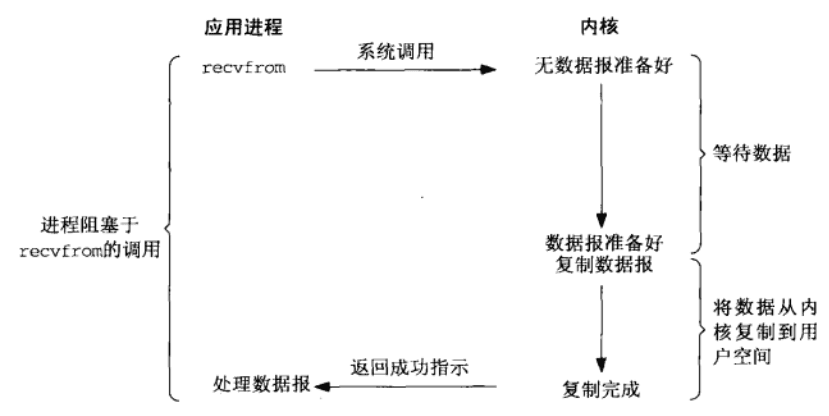

- 同步阻塞(blocking)式I/O:在调用该类I/O函数读取数据时,直到读取数据完毕才会返回,否则进程/线程就阻塞到当前函数,如果数据一直没有处理好,当前进程/线程一直处于阻塞状态,此时应用进程与内核数据之间的流转关系图如下:

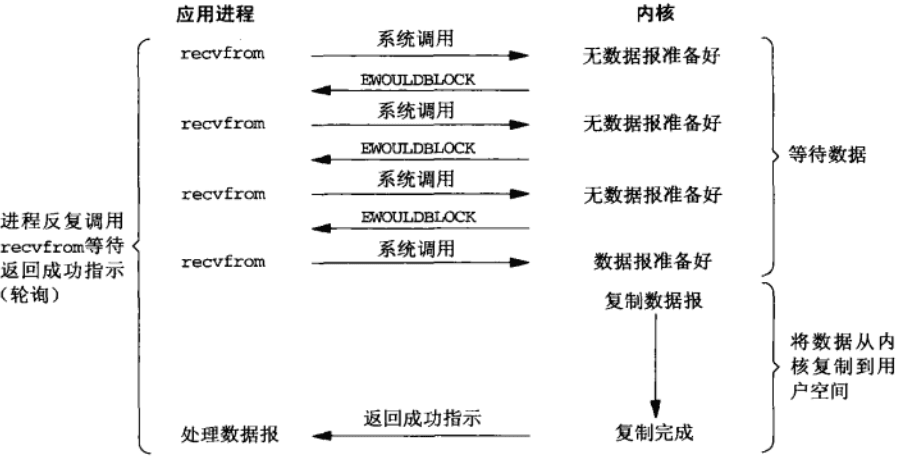

- 同步非阻塞式I/O:上面的阻塞式I/O有个很明显的缺点,那就是如果数据没有处理好,整个进程/线程就卡住了,无法做其他的业务逻辑,白白浪费了系统资源。非阻塞式I/O的区别就在于,如果数据没有准备好,那就返回一个错误信息,由业务上层自行决定是继续等待数据还是处理其他的事情,示意图如下:

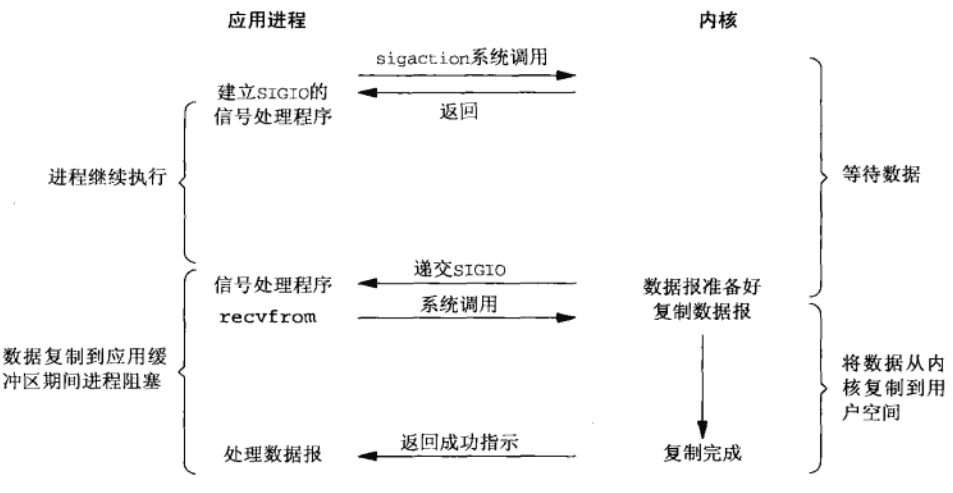

- 信号驱动式I/O:这类IO其实是利用信号机制,当内核发现数据已经准备好了的时候,通过SIGIO信号去“激活”相应的信号处理程序,由信号处理程序来进行数据的读取,这也是一个非阻塞的I/O,如图:

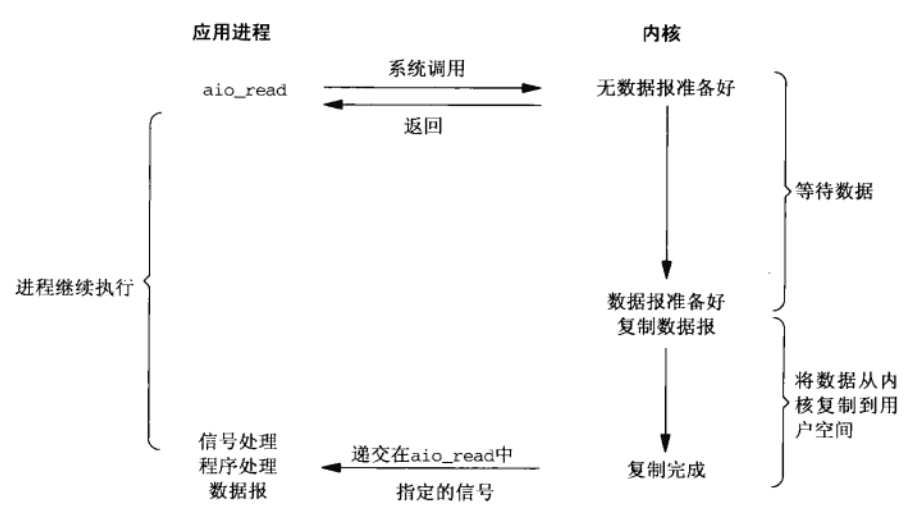

- 异步I/O:之前的信号驱动式I/O是内核告诉应用程序**“数据已经准备好了,可以开始读取,Over”;**而异步I/O则是更进一步——**它直接说:“数据已经读取完毕了哈,不用客气,Over。” **深得张良隐退之精髓,事了拂衣去,深藏功与名。

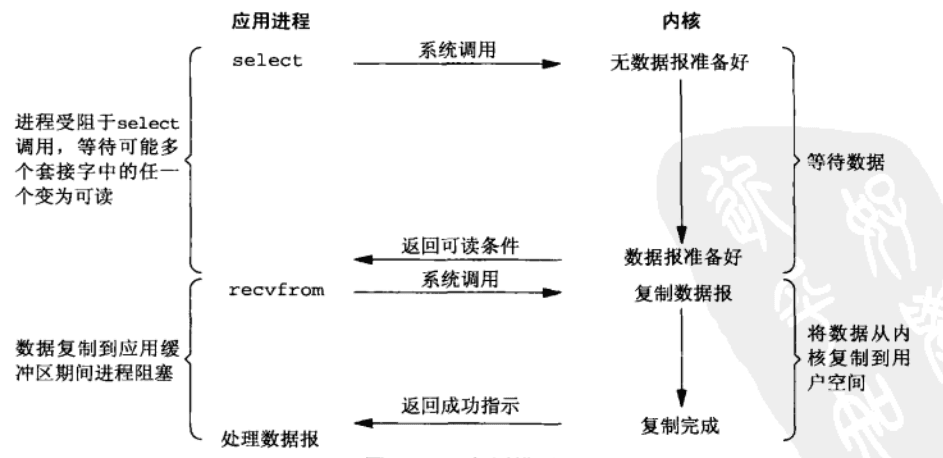

- I/O多路复用:它的重点在于同时检测多个I/O事件,并提供能够快速找到对应事件的方法,重点在于多个;
而读取/响应操作,则是要求服务端知道何时某个连接Socket已经可以进行操作(可读/可写)了!此时可能有多个Socket都可以进行操作,服务端需要某种手段找到对应的Socket——这个手段就是I/O多路复用。
I/O多路复用可以由内核监测哪些Socket可以操作,而后通知用户进程进行操作。 虽然一个进程在同一时刻只能处理一个客户请求,但是如果每个客户请求处理速度很快,比如1 秒内处理上万个请求。站在宏观的角度来看,此时多个客户请求复用了一个进程,这就是多路复用(也可以称为时分复用)的由来。
总之,多个网络或文件I/O复用一个或少量的线程来处理这些连接,即是所谓的I/O复用。而要想实现I/O复用,关键就在于如何高效的获取到哪些Socket已经可以进行操作(读/写/异常)。
在Linux下三个具有代表性的库:select/poll/epoll。其中,select与poll其本质是基于“轮询”,时间复杂度为O(N),N为所监测的套接字端口;epoll基于事件驱动,其时间复杂度为O(1);
select/poll
select实现IO多路复用的方式是将需要监听的套接字端口(称为文件描述符)放入一个集合中,而后将这个集合拷贝到内核中。内核通过遍历集合的方式来获取是否有端口需要执行事件,当检测到事件时,将对应的套接字端口标记为可读可写,而后将集合拷贝回用户态,在用户态中,还需要通过一次遍历来获取可读可写的套接字端口。
由此可见,基于select的方式需要进行两次遍历,两次拷贝。这就造成该方法的效率不高,除此之外,select使用固定长度的位图来标记套接字集合,由FD_SETSIZE限制,默认为1024,因此有最大连接数端口的限制;
poll实现多路复用的方式跟select很类似,不过poll使用链表来组织套接字端口,从而没有了最大连接数端口的限制。
select和poll都只提供了一个函数,例如select函数:
int select(int maxfdpl, fd_set *readset, fd_set *writeset, fd_set *exceptset,struct timeval *timeout);
select()函数的参数告诉内核我们所关心的文件描述符。 •对每个描述符,我们是要想关注一个文件描述符中读或者写,还是关注一个描述符中是否出现异常,对应的参数是readset、wiriteset、exceptset; •要等待多长时间,是无限长?固定时间?不等待?
select函数返回后,内核告诉我们:根据我们的要求已经做好准备的描述符的个数,而后通过轮询之前所传入的文件描述符集合来找到对应的就绪文件描述符;
轮询与文件描述符的设置可以参考select参数详解,每次执行select之后,都需要重新设置文件描述符集合;
poll函数如下:
int poll(struct pollfd *fdarray,unsigned long nfds,int timeout);
其中的pollfd结构体如下,可以看做是select的描述符集合:
struct pollfd { int fd; /*descriptor to check */ short events; /*events of interest on fd */ 输入的参数 short revents; /*events that occurred on fd */ 返回的参数 };

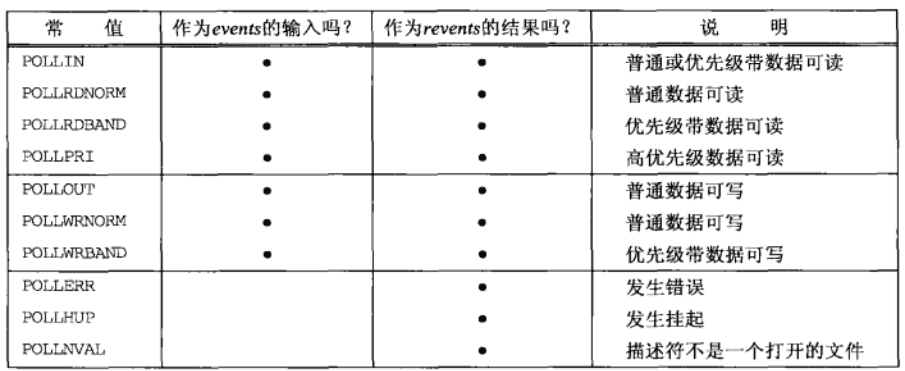

nfsd表示pollfd中的元素个数,timeout是等待时间。其中events与revents可设置的参数如下:
epoll
epoll提供了三个函数:epoll_create()建立一个epoll对象、epoll_ctl注册要监听的事件类型、epoll_wait收集发生的事件的连接。

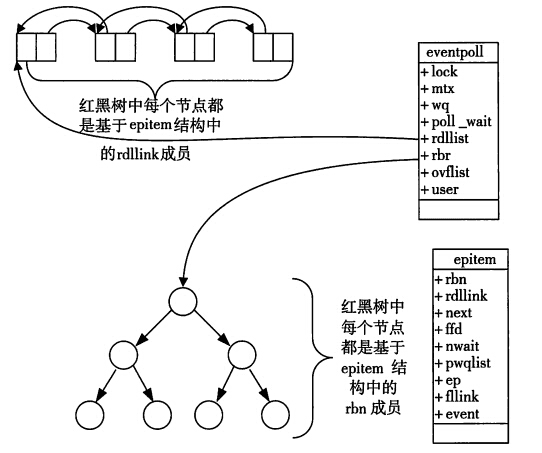

每一个epoll对象都有一个独立的eventpoll结构体,用于存放通过epoll_ctl方法向epoll对象中添加进来的事件。这些事件都会挂载在红黑树中,如此,重复添加的事件就可以通过红黑树而高效的识别出来(时间效率是lgn,其中n为树的高度)如果需要修改,直接修改红黑树相应的节点即可,不需要重新设置整个文件描述符。
而所有添加到epoll中的事件都与设备驱动程序建立驱动关系,当相应的事件发生时会调用对应回调方法。这个回调方法在内核中叫ep_poll_callback,它会将发生的事件添加到rdlist双链表中。对于每一个事件,都有一个epitem结构体:
struct epitem{ struct rb_node rbn;//红黑树节点 struct list_head rdllink;//双向链表节点 struct epoll_filefd ffd; //事件句柄信息 struct eventpoll *ep; //指向其所属的eventpoll对象 struct epoll_event event; //期待发生的事件类型 }
当调用epoll_wait检查是否有事件发生时,只需要检查eventpoll对象中的rdlist双链表中是否有epitem元素即可。如果rdlist不为空,则把发生的事件复制到用户态,同时将事件数量返回给用户。
epoll是将对应的事件从内核态拷贝至用户态,没有使用共享内存,网传有误
在epoll中,对于每一个事件,都会建立一个epitem结构体,如下所示:
struct epitem{ struct rb_node rbn;//红黑树节点 struct list_head rdllink;//双向链表节点 struct epoll_filefd ffd; //事件句柄信息 struct eventpoll *ep; //指向其所属的eventpoll对象 struct epoll_event event; //期待发生的事件类型 }
总之,epoll通过红黑树与双链表结合事件回调机制,使得整个流程高效。之前介绍的的poll/select主要有两个缺点,一是需要两次拷贝,在监测端口数多时,会产生较大的性能损耗;二是需要两次遍历,这种O(N)的方式效率不高。而epoll通过红黑树与事件回调的方式来解决。
另外,epoll支持两种事件触发模式,水平触发与边沿触发,poll/select只有水平触发:
- 边沿触发模式,当被监控端口上有感兴趣事件发生时,服务器端只会从 epoll_wait 中苏醒一次,即使进程完全处理好对应端口的数据,也依然只苏醒一次,因此我们**程序要保证一次性处理完读写数据,**一般搭配非阻塞IO,一直读取对应的端口,直到返回调用错误表明数据读取完毕;
- 水平触发模式,当被监控端口上有感兴趣事件发生时,服务器端会持续地从 epoll_wait 中苏醒,直到对应的事件被处理完毕;
读写就绪条件
为了更方便的理解IO,我们需要理解一个套接字接口时候才是就绪,比如什么时候读就绪?什么时候写就绪?
对于读,满足以下4种条件任意一种即返回读就绪:
- 套接字接收缓冲区中的数据字节数大于等于套接字接收缓冲区低水位标记的大小。可以使用SO_RCVLOWAT套接字选项设置该套接字的低水位标记。对于TCP和UDP套接字而言,其默认值为1;
- 该套接字读处于半关闭状态(即TCP连接接收到了FIN);
- 该套接字是一个监听套接字且已完成连接队列不为空;
- 该套接字错误待处理。
对于写,满足以下4种条件任意一种即返回写就绪:
- 该套接字发送缓冲区中的可用空间字节数大于等于套接字发送缓冲区低水位标记的大小,并且或者该套接字已连接,或者该套接字不需要连接(如UDP套接字)。我们可以使用SO_SNDI.OWATr套接字选项来设置该套接字的低水位标记。对于TCP和UDP套接字而言,其默认值通常为2048;
- 该套接字写处于半关闭状态,如果写会产生SIGPIPE信号;
- 非阻塞式connect已建立连接,或者连接失败;
- 该套接字错误待处理;

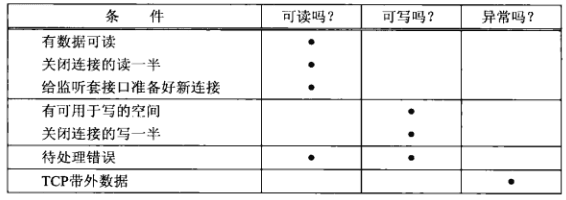

如果某个套接字错误,它将该套接字标记为既可读又可写
对于异常条件,如果一个套接字存在带外数据或者仍处于带外标记,那么它有异常条件待处理。
