从0到服务器开发——TinyWebServer阅读笔记

前言

它是个什么项目？——Linux下C++轻量级Web服务器，助力初学者快速实践网络编程，搭建属于自己的服务器。

  • 使用**线程池 + 非阻塞socket + epoll(ET和LT均实现) + 事件处理(Reactor和模拟Proactor均实现) **的并发模型
  • 使用状态机解析HTTP请求报文，支持解析GET和POST请求
  • 访问服务器数据库实现web端用户注册、登录功能，可以请求服务器图片和视频文件
  • 实现同步/异步日志系统，记录服务器运行状态
  • 经Webbench压力测试可以实现上万的并发连接数据交换

强无敌！这篇文章是我在学习这个项目时所写的笔记。

修改、完整注释、添加功能的项目代码：https://github.com/white0dew/WebServer 项目原代码：https://github.com/qinguoyi/TinyWebServer

一、Web基础知识

要开始这个项目，需要对linux编程、网络编程有一定的了解，这方面书籍推荐《Unix网络编程》和《Linux高性能服务器编程》

什么是web sever？

Web服务器一般指网站服务器，是指驻留于因特网上某种类型计算机的程序，可以处理浏览器等Web客户端的请求并返回相应响应——可以放置网站文件，让全世界浏览；可以放置数据文件，让全世界下载。 目前最主流的三种Web服务器是Apache、 Nginx 、IIS。服务器与客户端的关系如下：



在本项目中，Web请求主要是指HTTP协议，HTTP基于TCP/IP协议栈，有关HTTP协议知识如果不了解的可以先参考Http介绍。

什么是socket？

客户端与主机之间是如何进行数据传输的？——通过socket。 socket起源于Unix，而Unix/Linux基本哲学之一就是“一切皆文件”，都可以用“打开open –> 读写write/read –> 关闭close”模式来操作。 socket就是该模式的一个实现，socket可以看作是一种特殊的文件，我们以下面这个客户端获取服务端的时间的demo，来理解socket的使用过程： 服务器端代码

#include	"unp.h"// 《unix网络编程》的公共头文件
#include	<time.h>
int main(int argc, char **argv)
{
	int					listenfd, connfd;
	struct sockaddr_in	servaddr;
	char				buff[MAXLINE];
	time_t				ticks;
    // 创建socket套接字文件描述符
	listenfd = Socket(AF_INET, SOCK_STREAM, 0);
	bzero(&servaddr, sizeof(servaddr));
	servaddr.sin_family      = AF_INET;
    // 将套接字绑定到所有可用的接口
    // 注htol是主机序转网络字节序，请百度了解
	servaddr.sin_addr.s_addr = htonl(INADDR_ANY);
	servaddr.sin_port        = htons(13);
    // 绑定该socket和地址
	Bind(listenfd, (SA *) &servaddr, sizeof(servaddr));
    // 服务器开始监听这个端口上（创建监听队列）
	Listen(listenfd, LISTENQ);
    // 服务器处理代码
	for ( ; ; ) {
        // 从监听队列中，取出一个客户端连接
		connfd = Accept(listenfd, (SA *) NULL, NULL);
        ticks = time(NULL);
        snprintf(buff, sizeof(buff), "%.24s\r\n", ctime(&ticks));
        Write(connfd, buff, strlen(buff));
		Close(connfd);
	}
}

客户端程序

// 《unix网络编程》的公共头文件
#include "unp.h"
int main(int argc, char **argv)
{
	int					sockfd, n;
	char				recvline[MAXLINE + 1];
	struct sockaddr_in	servaddr;
	if (argc != 2)
		err_quit("usage: a.out <IPaddress>");
    // 创建客户端socket
	if ( (sockfd = socket(AF_INET, SOCK_STREAM, 0)) < 0)
		err_sys("socket error");

	bzero(&servaddr, sizeof(servaddr));
	servaddr.sin_family = AF_INET;
	servaddr.sin_port   = htons(13);	/* daytime server */
	if (inet_pton(AF_INET, argv[1], &servaddr.sin_addr) <= 0)
		err_quit("inet_pton error for %s", argv[1]);
    //尝试连接对应地址的服务器端口
	if (connect(sockfd, (SA *) &servaddr, sizeof(servaddr)) < 0)
		err_sys("connect error");
    // 读取socket中的内容
	while ( (n = read(sockfd, recvline, MAXLINE)) > 0) {
		recvline[n] = 0;	/* null terminate */
		if (fputs(recvline, stdout) == EOF)
			err_sys("fputs error");
	}
	if (n < 0)
		err_sys("read error");
	exit(0);
}

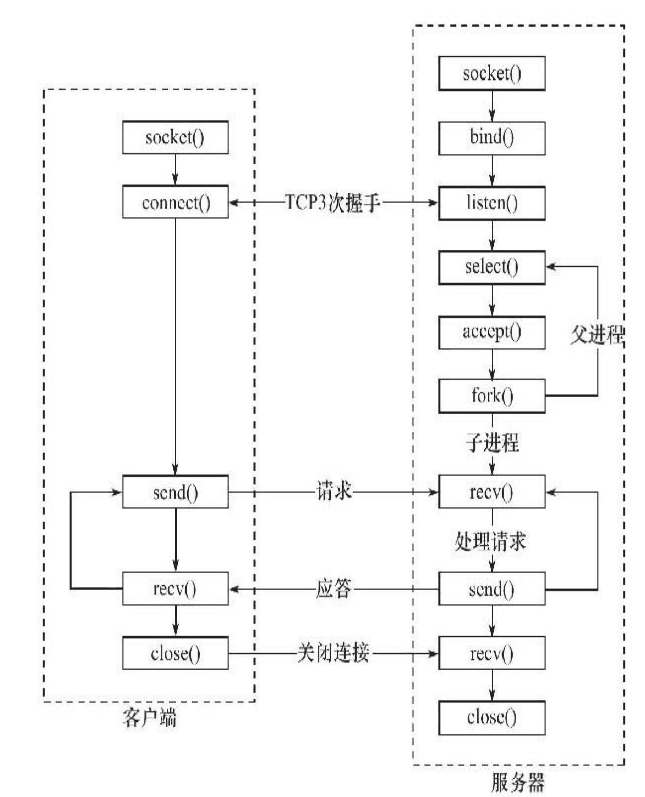

以上这个demo中TCP服务器与TCP客户端的工作流程大致如下：

进一步了解socket可以参考。 试想，如果有多个客户端都想connect服务器，那么服务器如何对这些客户端进行处理？一种解决思路是多线程方式，即一个客户端分配一个线程进行处理；另一种是基于IO复用来实现，所谓IO复用即是多个网络或文件I/O复用一个或少量的线程来处理这些连接。

IO复用是什么？

IO复用指的是在单个进程中通过记录跟踪每一个socket(I/O流)的状态来同时管理多个I/O流。它的作用就是尽量提高服务器的吞吐能力，参考链接。 如上文所说，当多个客户端与服务器连接时，这就涉及如何**“同时”给每个客户端提供服务的问题**。服务器的基本框架如下：

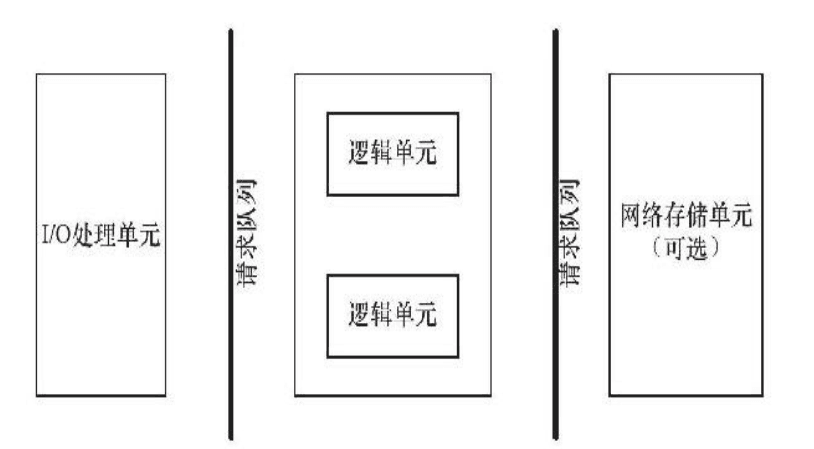

图中的逻辑单元，是指处理客户请求的逻辑部分，比如上例中“写入服务器时间”这一功能就是一个逻辑。要解决多客户端连接的问题，首先得有一个队列来对这个连接请求进行排序存放，而后需要通过并发多线程的手段对已连接的客户进行应答处理。

本项目是利用epoll复用技术实现对监听socket（listenfd）和连接socket（客户请求连接之后的socket）的同时监听。监听socket是指还未与客户端建立连接的socket，它需要等待客户端的连接请求；连接socket是指已经完成与客户端连接，可以进行相应的读/写操作。

注意I/O复用虽然可以同时监听多个文件描述符，但是它本身是阻塞的，所以为提高效率，这部分通过线程池来实现并发，为每个就绪的文件描述符分配**一个逻辑单元（线程）**来处理。（Reactor/Proactor）

Unix有五种基本的IO模型：

  • 阻塞式IO，守株待兔，不等到数据誓不罢休；
  • 非阻塞式IO，没有就返回，直到有，其实是一种轮询（polling）操作；
  • IO复用，select、poll等，使系统阻塞在select或poll调用上，而不是真正的IO系统调用（如recvfrom），等待select返回可读才调用IO系统，其优势就在于可以等待多个描述符就位；
  • 信号驱动式IO，sigio，即利用信号处理函数来通知数据已完备且不阻塞主进程；
  • 异步IO：posix的aio_系列函数，与信号驱动的区别在于，信号驱动是内核告诉我们何时可以进行IO，而后者是内核通知何时IO操作已完成；

对于到来的IO事件（或是其他的信号/定时事件），又有两种事件处理模式：

  • **Reactor模式：**主线程（I/O处理单元）只负责监听文件描述符上是否有事件发生（可读、可写），若有，则立即通知工作线程，将socket可读可写事件放入请求队列，读写数据、接受新连接及处理客户请求均在工作线程中完成。(需要区别读和写事件)
  • **Proactor模式：**主线程和内核负责处理读写数据、接受新连接等I/O操作，**工作线程仅负责业务逻辑不负责socket数据的读取，**如处理客户请求给予相应的返回url。

通常使用同步I/O模型（如epoll_wait）实现Reactor，使用异步I/O（如aio_read和aio_write）实现Proactor，但是异步IO并不成熟，本项目中使用同步IO模拟proactor模式。有关这一部分的进一步介绍请参考第四章、线程池。

什么是同步I/O，什么是异步I/O呢？

  • 同步（阻塞）I/O：等待IO操作完成，才能继续进行下一步操作。这种情况称为同步IO。
  • 异步（非阻塞）I/O：当代码执行IO操作时，它只发出IO指令，并不等待IO结果，然后就去执行其他代码了。一段时间后，当IO返回结果时（内核已经完成数据拷贝），再通知CPU进行处理。（异步操作的潜台词就是你先做，我去忙其他的，你好了再叫我）

在Unix场景下，IO复用主要有三种实现的方式select/poll/epoll，本项目之所以采用epoll，参考问题（Why is epoll faster than select?）

  • 对于select和poll来说，所有文件描述符都是在用户态被加入其文件描述符集合的，每次调用都需要将整个集合拷贝到内核态；epoll则将整个文件描述符集合维护在内核态，每次添加文件描述符的时候都需要执行一个系统调用。系统调用的开销是很大的，而且在有很多短期活跃连接的情况下，epoll可能会慢于select和poll由于这些大量的系统调用开销。需要两次拷贝
  • select使用线性表-位图描述文件描述符集合，文件描述符有上限；poll使用链表来描述；epoll底层通过红黑树来描述，并且维护一个ready list，将事件表中已经就绪的事件添加到这里，在使用epoll_wait调用时，仅观察这个list中有没有数据即可。
  • select和poll的最大开销来自内核判断是否有文件描述符就绪这一过程：每次执行select或poll调用时，它们会采用遍历的方式，遍历整个文件描述符集合去判断各个文件描述符是否有活动；epoll则不需要去以这种方式检查，当有活动产生时，会自动触发epoll回调函数通知epoll文件描述符，然后内核将这些就绪的文件描述符放到之前提到的ready list中等待epoll_wait调用后被处理。
  • select和poll都只能工作在相对低效的LT模式下，而epoll同时支持LT和ET模式。
  • 综上，当监测的fd数量较小，且各个fd都很活跃的情况下，建议使用select和poll；当监听的fd数量较多，且单位时间仅部分fd活跃的情况下，使用epoll会明显提升性能。（也就说并不是epoll最好）

其中，提到的LT与ET是什么意思？

  • LT是指电/水平触发（level trigger），当IO事件就绪时，内核会一直通知，直到该IO事件被处理；
  • ET是指边沿触发（Edge trigger），当IO事件就绪时，内核只会通知一次，如果在这次没有及时处理，该IO事件就丢失了。
  • 有关文件描述符改变：对于读操作，rdlist不为空的条件是：buffer由空变为非空、buffer未读数据增多；对于写操作，buffer满到不满、buffer中数据减少；详细链接
  • 从源码角度看，ET模式下，文件描述符fd只会加入rdlist一次，所以epoll_wait只会被触发一次，然后移除此epitem；而LT模式下只要满足相应读写条件就会再次加入rdlist，epoll_wait会被触发多次。

LT与ET模式下有什么注意事项？ 当epoll工作在ET模式下时，对于读操作，如果read一次没有读尽buffer中的数据，那么下次将得不到读就绪的通知，造成buffer中已有的数据无机会读出，除非有新的数据再次到达。 对于写操作，主要是因为ET模式下fd通常为非阻塞造成的一个问题——如何保证将用户要求写的数据写完。要解决上述两个ET模式下的读写问题，我们必须实现：
对于读，只要buffer中还有数据就一直读；
对于写，只要buffer还有空间且用户请求写的数据还未写完，就一直写。

解决方法如下： **读: **只要可读, 就一直读, 直到返回 0, 或者 errno = EAGAIN；
写: 只要可写, 就一直写, 直到数据发送完, 或者 errno = EAGAIN；

if (events[i].events & EPOLLIN)
{
	n = 0;
	// 一直读直到返回0或者 errno = EAGAIN
    while ((nread = read(fd, buf + n, BUFSIZ-1)) > 0)
  	{
  		n += nread;
    }
 	if (nread == -1 && errno != EAGAIN)
	{
		perror("read error");
	}
    ev.data.fd = fd;
    ev.events = events[i].events | EPOLLOUT;
    epoll_ctl(epfd, EPOLL_CTL_MOD, fd, &ev);
}

if (events[i].events & EPOLLOUT)
{
	int nwrite, data_size = strlen(buf);
	n = data_size;
	while (n > 0)
	{
		nwrite = write(fd, buf + data_size - n, n);
		if (nwrite < n)
		{
			if (nwrite == -1 && errno != EAGAIN)
			{
				perror("write error");
			}
			break;
		}
		n -= nwrite;
	}
	ev.data.fd=fd;
	ev.events=EPOLLIN|EPOLLET;
	epoll_ctl(epfd,EPOLL_CTL_MOD,fd,&ev);  //修改sockfd上要处理的事件为EPOLIN
}

一定要使每个连接的套接字工作于非阻塞模式，因为读写需要一直读或者写直到出错（对于读，当读到的实际字节数小于请求字节数时就可以停止），而如果你的文件描述符如果不是非阻塞的，那这个一直读或一直写势必会在最后一次阻塞（最后一次read肯定要返回0，表示缓冲区没有数据可读了，因此最后一次read会阻塞）。详见链接

什么是多线程？

上文提到了并发多线程，在计算机中程序是作为一个进程存在的，它拥有计算机为其分配的资源；线程是对进程的进一步划分，一个进程中可以分为多个线程，即在一个进程中可以有多个不同的代码执行路径。相对于进程而言，线程不需要操作系统为其分配资源，因为它的资源就在进程中，并且线程的创建和销毁相比于进程小得多，所以多线程程序效率较高。

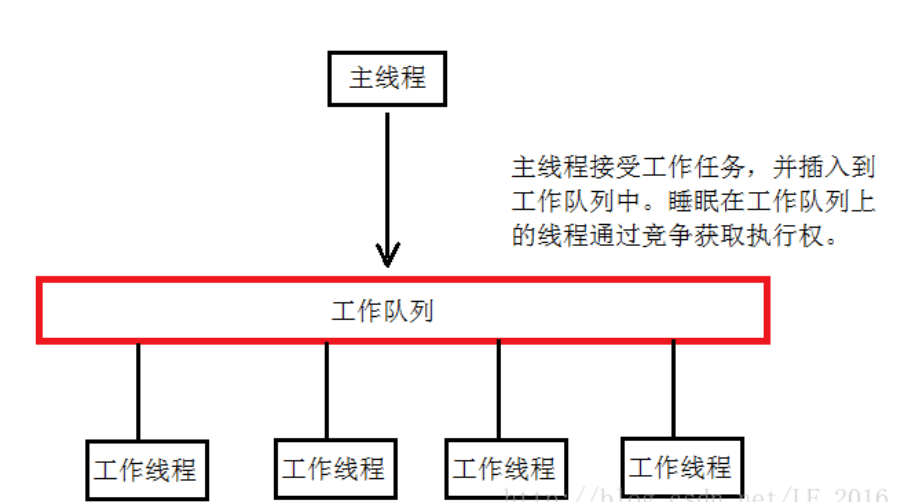

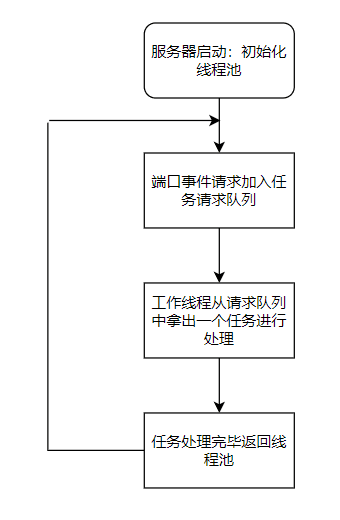

但是在服务器项目中，如果频繁地创建/销毁线程也是不可取的，这就引入了线程池技术，即提前创建一批线程，当有任务需要执行时，就从线程池中选一个线程来进行任务的执行，任务执行完毕之后，再将该线程丢进线程池中，以等待后续的任务。关于这部分的详细介绍可以参考：多线程与并发。

二、项目学习

完成了基础知识的了解之后，现在就来进行项目代码的学习，这就有一个问题了，究竟怎样才算是看懂了一个开源项目？把所有代码都复现一遍？

如果真是复现一遍，性价比太小了。如果这个开源项目是工作需要，或者说就是在它的基础上进行修改，那么对其代码整体进行浏览是必不可少的。但若是只是为了学习这个项目的架构和思想，那么从整体入手，细究某一个功能，再瞄准感兴趣的代码块就可以了。

对于本文的服务器项目，笔者主要是为了学习web服务器的相关知识，不需要全部了解，但是大部分代码都得理清脉络，于是我就采用了这种方式来学习：

  • 代码架构，每一个目录负责什么模块（这个部分可以结合开源项目的文档，可以加快对项目的理解速度）
  • 编译运行，看看有什么功能；
  • 挑某一个功能，细究其代码实现，我就先挑“用户登录注册”功能来进行研究，再考虑其他的功能；
  • 添加功能，如何在现有的框架下增加一个功能？比如上传文件、上传博客等等？添加留言板？
  • 总结归纳这个项目，好的地方与不好的地方，面试的时候可能会问什么问题？

ok，学习路线规划好了，下面就开始代码学习之旅！

代码架构

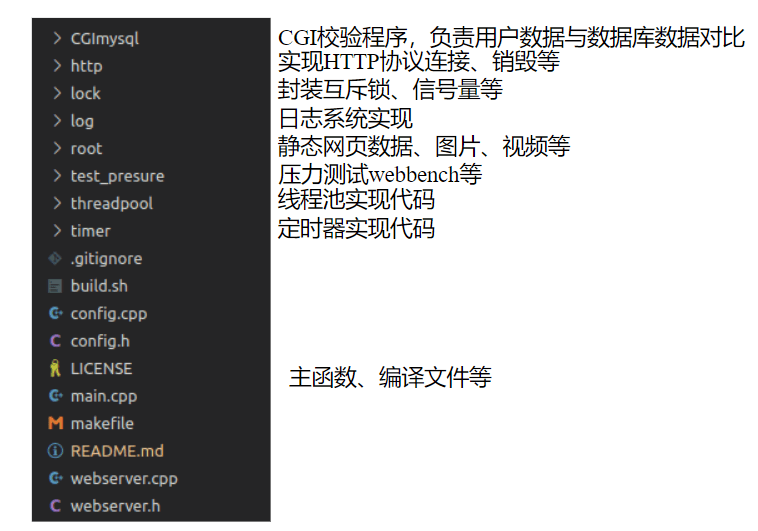

用VsCode打开项目，该项目的代码架构如下：

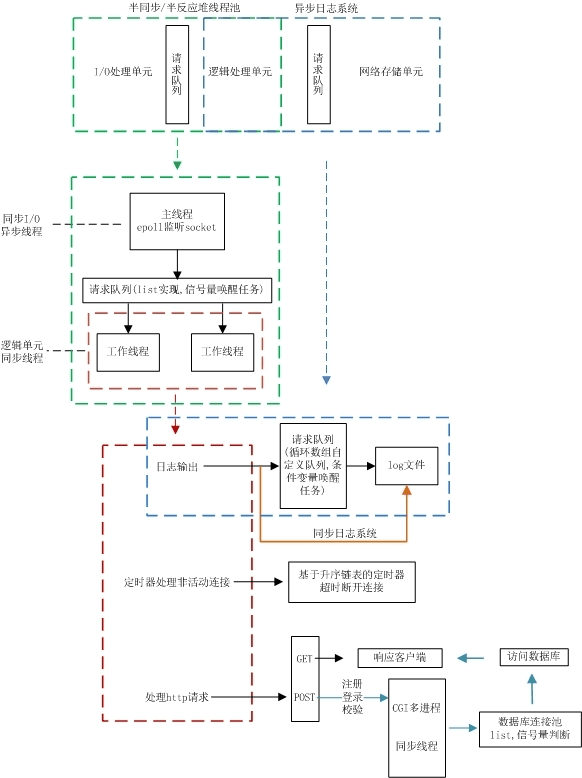

参考官方文档，该项目的代码框架如下：
从上图可以看出，这个项目其实重点在于三个部分：I/O处理单元、http请求逻辑以及定时器的设计。

编译运行

安装Mysql、创建数据库、修改代码，编译,运行：

 sh ./build.sh
 ./server

 // 打开浏览器访问网址
 localhost:9006

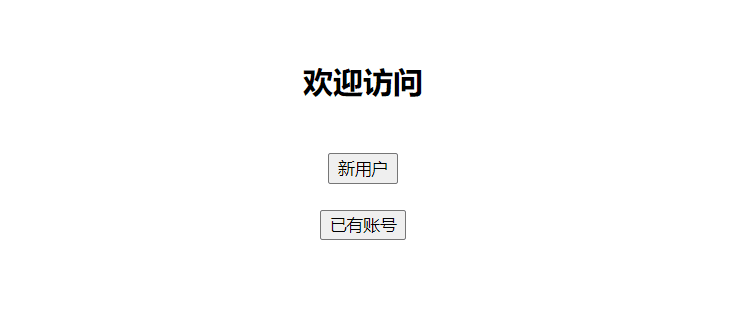

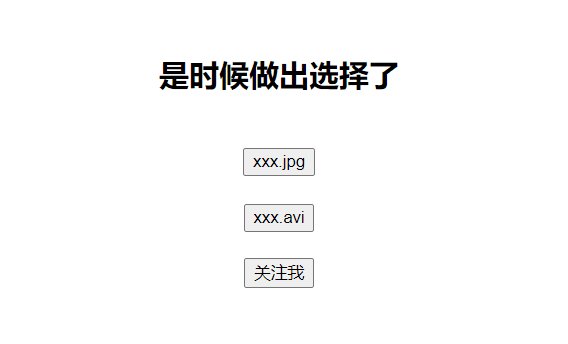

浏览器显示如下：

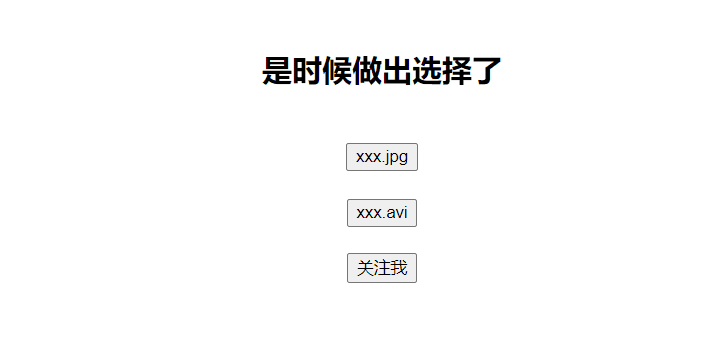

点击新用户，注册一个账号之后再登录，有以下三个功能：
分别是在网页上展示一个图片/视频/微信公众号图片。

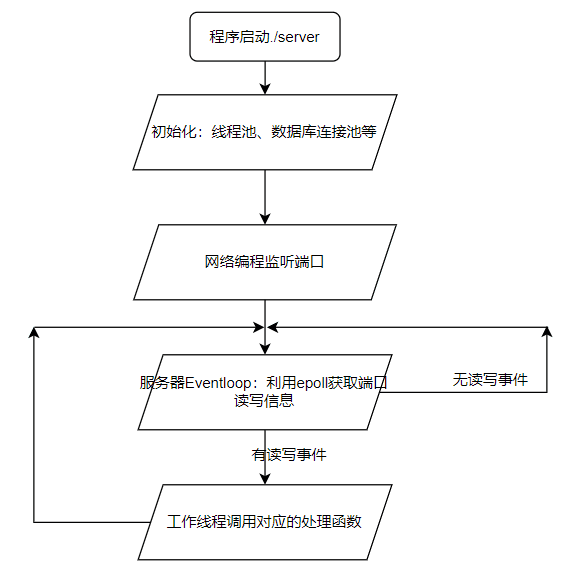

通过阅读代码框架和程序运行逻辑，先给出一个服务器运行时工作流程图如下：

所有功能我最感兴趣的还是登录注册功能，去看看如何实现的。

功能细究

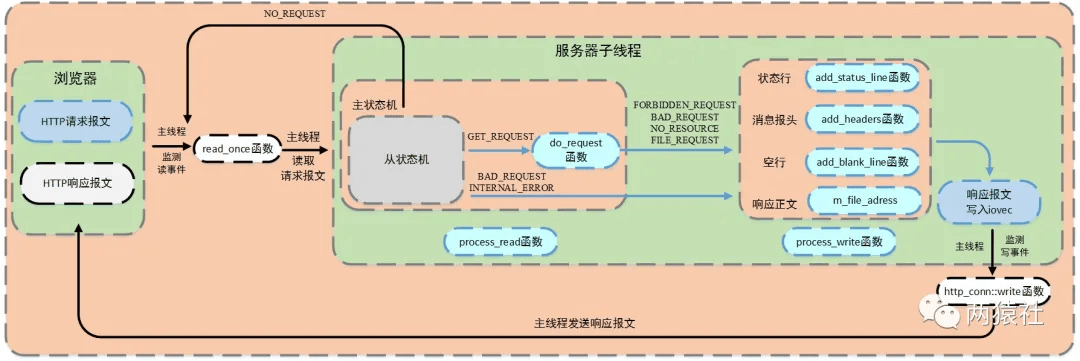

关于登录功能，页面跳转逻辑如下图所示，原图来自两猿社：

上图的逻辑已经很清晰，根据HTTP请求的方法是GET还是POST，确定是获取注册/登录用户界面，还是更新用户密码跳转到登录成功界面，以上整个流程其实是一个有限状态机，当浏览器请求到达时，根据其请求访问，返回对应的界面html或是错误提示。有关HTTP部分的介绍参考三、拔萝带泥-HTTP。

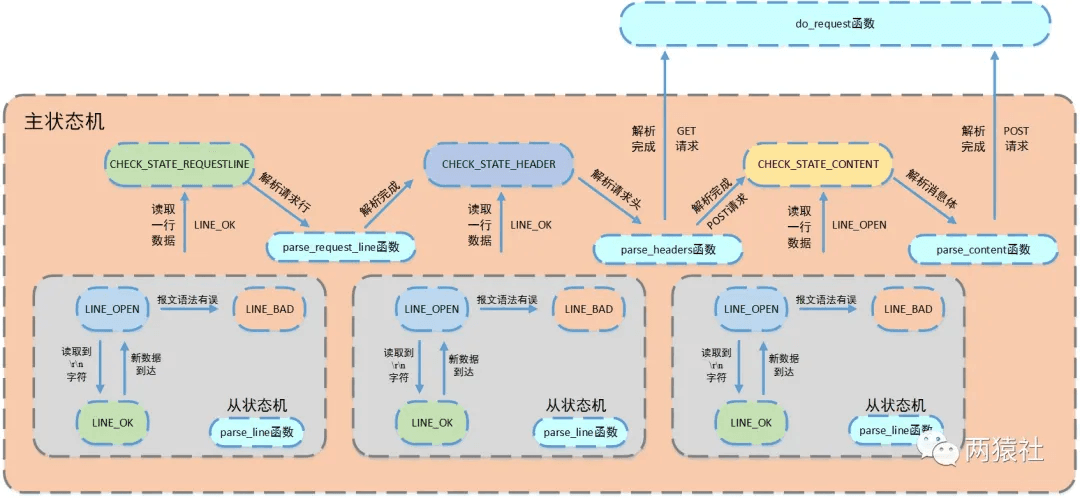

有限状态机？ 有限状态机就是指系统状态从某一种状态转移到另外一种状态，表示“选择”和“更新状态”的过程。想进一步了解请参考：有限状态机？ 具体一点，首先需要从数据库中获取所有的用户名和密码（大型项目中用户密码的传输可以参考用户登录实践），这些用户名和密码以某种数据结构（如哈希表）保存。

三、拔萝带泥——HTTP

这个部分是对第二章登录注册功能的详细解析。首先介绍Epoll的使用，再介绍HTTP的相关知识，而后在给出“用户登录注册”过程的细节。

Epoll

这个部分主要介绍epoll的函数调用框架，先看看epoll常用的函数。

常用函数

**epoll_create：**创建一个指示epoll内核事件表的文件描述符，返回一个epfd。

//该描述符将用作其他epoll系统调用的第一个参数，其实size不起作用。
int epoll_create(int size)

epoll_ctl：操作内核事件表监控的文件描述符上的事件：注册、修改、删除。

int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event)

其中，各个参数如下。 epfd：为epoll_creat的句柄； op：表示动作，用3个宏来表示：

  • EPOLL_CTL_ADD (注册新的fd到epfd)，
  • EPOLL_CTL_MOD (修改已经注册的fd的监听事件)，
  • EPOLL_CTL_DEL (从epfd删除一个fd)；

event：告诉内核需要监听的事件，event结构体定义如下：

//联合体：多种类型是为了考虑后期的拓展
typedef union epoll_data {
    void *ptr;//这个指针其实主要是为了自定义的数据结构，用处很大，但一般用不到
    int fd;//存放文件描述符
    __uint32_t u32;
    __uint64_t u64;
} epoll_data_t;

//epoll事件
struct epoll_event {
    __uint32_t events; /* Epoll events */
    epoll_data_t data; /* User data variable */
};

events描述事件类型，其中**epoll事件类型有以下几种，**他们之间可以使用|或&进行连接：

  • EPOLLIN：表示对应的文件描述符可以读（包括对端SOCKET正常关闭）
  • EPOLLOUT：表示对应的文件描述符可以写
  • EPOLLPRI：表示对应的文件描述符有紧急的数据可读
  • EPOLLERR：表示对应的文件描述符发生错误
  • EPOLLHUP：表示对应的文件描述符被挂断；
  • EPOLLET：将EPOLL设为边缘触发(Edge Triggered)模式，这是相对于水平触发(Level Triggered)而言的（默认是LT模式，不用写明）
  • EPOLLONESHOT：只监听一次该事件，当监听完这次事件之后，如果还需要继续监听这个socket的话，需要再次把这个socket加入到EPOLL队列里
  • EPOLLRDHUP：表示读关闭，对端关闭，不是所有的内核版本都支持；

epoll_wait：该函数用于等待所监控文件描述符上有事件的产生。

//返回就绪的文件描述符个数
int epoll_wait(int epfd, struct epoll_event *events, int maxevents, int timeout)

其中，各个参数含义如下：

  • events：用来存内核返回的事件的集合；
  • maxevents：告之内核这个events有多大，不能大于epoll_create()时的size；
  • timeout：是**超时时间，**指明要等待多久；
  • 返回值：成功返回有n个文件描述符就绪，时间到时返回0，出错返回-1；

典例

实际应用中，epoll是怎么起作用的？代码原链接。

//tcp server epoll并发服务器 --略去头文件与宏定义
int  count = 0;
int tcp_epoll_server_init(){
    //创建服务器端口的常用套路代码
	int sockfd = socket(AF_INET,SOCK_STREAM,0);
	if(sockfd == -1){
		printf("socket error!\n");
		return -1;
	}
	struct sockaddr_in serv_addr;
	struct sockaddr_in clit_addr;
	socklen_t clit_len;
	serv_addr.sin_family = AF_INET;
	serv_addr.sin_port = htons(SERV_PORT);
	serv_addr.sin_addr.s_addr = htonl(INADDR_ANY);// 任意本地ip
	int ret = bind(sockfd,(struct sockaddr*)&serv_addr,sizeof(serv_addr));
	if(ret == -1){
		printf("bind error!\n");
		return -2;
	}
	listen(sockfd,MAX_LINK_NUM);

	//创建epoll
	int  epoll_fd = epoll_create(MAX_EVENTS);
	if(epoll_fd == -1){
		printf("epoll_create error!\n");
		return -3;
	}
	//向epoll注册sockfd监听事件
	struct epoll_event ev;   //epoll事件结构体
	struct epoll_event events[MAX_EVENTS];  //事件监听队列
	ev.events = EPOLLIN;
	ev.data.fd = sockfd;
	int ret2 = epoll_ctl(epoll_fd,EPOLL_CTL_ADD,sockfd,&ev);
	if(ret2 == -1){
		printf("epoll_ctl error!\n");
		return -4;
	}
	int connfd = 0;
	while(1){
			//epoll等待事件发生
			int nfds = epoll_wait(epoll_fd,events,MAX_EVENTS,-1);
			if(nfds == -1){
				printf("epoll_wait error!\n");
				return -5;
			}
			printf("nfds: %d\n",nfds);
			//检测
			for(int i = 0;i<nfds;++i){
				//客服端有新的请求
				if(events[i].data.fd == sockfd){
			    	//取出该连接
                	connfd =  accept(sockfd,(struct sockaddr*)&clit_addr,&clit_len);
					if(connfd == -1){
						printf("accept error!\n");
						return -6;
					}
					ev.events = EPOLLIN;
					ev.data.fd = connfd;
              		if(epoll_ctl(epoll_fd,EPOLL_CTL_ADD,connfd,&ev) == -1){
						printf("epoll_ctl add error!\n");
						return -7;
					}
					printf("accept client: %s\n",inet_ntoa(clit_addr.sin_addr));
					printf("client %d\n",++count);
				}
				//客户端有数据发送过来
				else{
					char buff[BUFF_LENGTH];
					int ret1 = read(connfd,buff,sizeof(buff));
					printf("%s",buff);
				}
			}

	}

	close(connfd);
	return 0;

}

int main(){
	tcp_epoll_server_init();
}

HTTP

HTTP介绍

HTTP报文 HTTP报文分为请求报文（浏览器端向服务器发送）和响应报文（服务器处理后返回给浏览器端）两种，每种报文必须按照特有格式生成，才能被浏览器端识别。

  • 请求报文=请求行（request line）、请求头部（header）、空行和请求数据四个部分组成。

请求行，用来说明请求类型（方法），要访问的资源以及所使用的HTTP版本。 请求头部，紧接着请求行（即第一行）之后的部分，用来说明服务器要使用的附加信息。 空行，请求头部后面的空行是必须的即使第四部分的请求数据为空，也必须有空行。 请求数据也叫主体，可以添加任意的其他数据。

  • 响应报文=状态行+消息报头+空行+响应正文四个部分组成

状态行，由HTTP协议版本号，状态码，状态消息 三部分组成。 消息报头，用来说明客户端要使用的一些附加信息。 空行，消息报头后面的空行是必须的。 响应正文，服务器返回给客户端的文本信息等。

HTTP状态码与请求方法 HTTP有5种类型的状态码，具体的：

  • 1xx：指示信息--表示请求已接收，继续处理。
  • 2xx：成功--表示请求正常处理完毕。

200 OK：客户端请求被正常处理。 206 Partial content：客户端进行了范围请求。

  • 3xx：重定向--要完成请求必须进行更进一步的操作。

301 Moved Permanently：永久重定向，该资源已被永久移动到新位置，将来对该资源访问都要使用本响应返回的若干个URI之一。 302 Found：临时重定向，请求的资源临时从不同的URI中获得。

  • 4xx：客户端错误--请求有语法错误，服务器无法处理请求。

400 Bad Request：请求报文存在语法错误。 403 Forbidden：请求被服务器拒绝。 404 Not Found：请求不存在，服务器上找不到请求的资源。

  • 5xx：服务器端错误--服务器处理请求出错。

500 Internal Server Error：服务器在执行请求时出现错误。

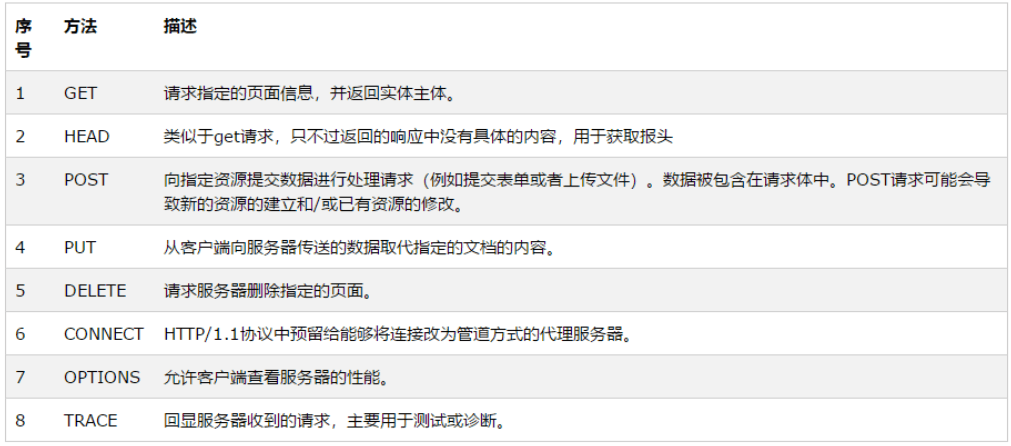

HTTP1.1之后共有八种方法名，见下：

该项目主要涉及GET和POST，那么这两个指令有什么区别和联系呢？

简单来说，GET主要是用来获取新的网页；POST用作向服务器传递用户的表单数据，如用户名、密码、留言等等； 进一步讲，GET把参数包含在URL中，POST通过request body传递参数。 其实GET和POST只是HTTP定义的两种输出传输标识，他们的传输大小限制是TCP/IP协议所限制的，并且POST一般需要两次传输，强烈推荐博客：GET/POST的区别。 这里是两个GET和POST的典例： GET

GET /562f2.jpg HTTP/1.1Host:img.mukewang.comUser-Agent:Mozilla/5.0 (Windows NT 10.0; WOW64)AppleWebKit/537.36 (KHTML, like Gecko) Chrome/51.0.2704.106 Safari/537.36Accept:image/webp,image/*,*/*;q=0.8Referer:http://www.imooc.com/Accept-Encoding:gzip, deflate, sdchAccept-Language:zh-CN,zh;q=0.8空行请求数据为空

POST

POST / HTTP1.1Host:www.wrox.comUser-Agent:Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 2.0.50727; .NET CLR 3.0.04506.648; .NET CLR 3.5.21022)Content-Type:application/x-www-form-urlencodedContent-Length:40Connection: Keep-Alive空行name=Professional%20Ajax&publisher=Wiley

HTTP处理流程

HTTP的处理流程分为以下三个步骤：

  • **连接处理：**浏览器端发出http连接请求，主线程创建http对象接收请求并将所有数据读入对应buffer，将该对象插入任务队列，等待工作线程从任务队列中取出一个任务进行处理。
  • 处理报文请求：工作线程取出任务后，调用进程处理函数，通过主、从状态机对请求报文进行解析。
  • **返回响应报文：**解析完之后，生成响应报文，返回给浏览器端。

接下来依次介绍三个步骤：

连接处理

在连接阶段，最重要的是tcp连接过程和读取http的请求报文（其实读取请求报文就是读取客户端发送的数据而已）。tcp连接过程涉及epoll内核事件创建等，详见后续的epoll部分。

服务器是如何实现读取http的报文的呢？首先，服务器需要对每一个已建立连接http建立一个http的类对象，这部分代码如下（服务器一直在运行eventloop即回环事件，因为整个服务器其实是事件驱动）：

//事件回环（即服务器主线程）
void WebServer::eventLoop(){
	......
    while (!stop_server)    {
        //等待所监控文件描述符上有事件的产生
        int number = epoll_wait(m_epollfd, events, MAX_EVENT_NUMBER, -1);
        if (number < 0 && errno != EINTR)
        {
            LOG_ERROR("%s", "epoll failure");
            break;
        }
        //对所有就绪事件进行处理
        for (int i = 0; i < number; i++)
        {
            int sockfd = events[i].data.fd;
            //处理新到的客户连接
            if (sockfd == m_listenfd)
            {
                bool flag = dealclinetdata(); //创建新的client客户端连接user
                if (false == flag)
                    continue;
            }
            //处理异常事件
            else if (events[i].events & (EPOLLRDHUP | EPOLLHUP | EPOLLERR))
            {
                //服务器端关闭连接，移除对应的定时器
                util_timer *timer = users_timer[sockfd].timer;
                deal_timer(timer, sockfd);
            }
            //处理信号
            else if ((sockfd == m_pipefd[0]) && (events[i].events & EPOLLIN))
            {
                bool flag = dealwithsignal(timeout, stop_server);
                if (false == flag)
                    LOG_ERROR("%s", "dealclientdata failure");
            }
            //处理客户连接上接收到的数据 可读
            else if (events[i].events & EPOLLIN)
            {
                dealwithread(sockfd);
            }
            //处理客户连接上已经完成的数据 可写
            else if (events[i].events & EPOLLOUT)
            {
                dealwithwrite(sockfd);
            }
        }
        ......
        }}

22行的dealclientdata()函数调用timer()创建新的client客户端连接user，同时新增一个定时事件（见后续部分）。

完成这一系列步骤之后，服务器中就维护着一系列的客户端client连接，当其中一个客户点击网页某一按钮，生成一个请求报文并传输到服务器时，在上述事件回环代码中调用dealwithread()。

该函数中将该端口事件append加入任务请求队列，等待线程池中的线程执行该任务。 根据Reactor/Proactor模式，工作线程对http请求报文数据的读取由read_once()函数完成，见http_conn.cpp。

read_once()函数将浏览器（客户端）端的数据读入到缓存数组，以待后续工作线程进行处理。

请求报文处理

在webserver的线程池有空闲线程时，某一线程调用process()来完成请求报文的解析以及报文相应任务。详见http_conn/process()：

//处理http报文请求与报文响应
void http_conn::process(){
	//NO_REQUEST，表示请求不完整，需要继续接收请求数据
    HTTP_CODE read_ret = process_read();
    if (read_ret == NO_REQUEST)    {
        //注册并监听读事件
        modfd(m_epollfd, m_sockfd, EPOLLIN, m_TRIGMode);
        return;
    }
    //调用process_write完成报文响应
    bool write_ret = process_write(read_ret);
    if (!write_ret)
    {
        close_conn();
    }
    //注册并监听写事件
    modfd(m_epollfd, m_sockfd, EPOLLOUT, m_TRIGMode);
}

先介绍请求报文的处理，也就是process_read()函数。

该函数通过while循环，对主从状态机进行封装，对报文的每一行进行循环处理。这里的主状态机，指的是process_read()函数，从状态机是指parse_line()函数。

从状态机负责读取报文的一行（并对其中的\r\n进行修改为\0\0），主状态机负责对该行数据进行解析，主状态机内部调用从状态机，从状态机驱动主状态机。它们之间的关系如下图所示：

process_read()这个函数对HTTP连接和处理部分的理解极为重要，必须得抬出源码看看，请在学习过程中结合源码、上述流程图来理解：

//有限状态机处理请求报文
http_conn::HTTP_CODE http_conn::process_read(){
    //    LINE_STATUS line_status = LINE_OK;
    HTTP_CODE ret = NO_REQUEST;
    char *text = 0;
    while ((m_check_state == CHECK_STATE_CONTENT && line_status == LINE_OK) ||
           ((line_status = parse_line()) == LINE_OK))
    {
        text = get_line();
        m_start_line = m_checked_idx;
        LOG_INFO("%s", text);
        switch (m_check_state)
        {
            case CHECK_STATE_REQUESTLINE:
                {
                    ret = parse_request_line(text);
                    if (ret == BAD_REQUEST)
                        return BAD_REQUEST;
                    break;
                }
            case CHECK_STATE_HEADER:
                {
                    ret = parse_headers(text);
                    if (ret == BAD_REQUEST)
                        return BAD_REQUEST;
                    else if (ret == GET_REQUEST)
                    {
                        return do_request();
                    }
                    break;
                }
            case CHECK_STATE_CONTENT:
                {
                    ret = parse_content(text);
                    if (ret == GET_REQUEST)
                        return do_request();
                    line_status = LINE_OPEN;
                    break;        }
            default:
                return INTERNAL_ERROR;
        }    }
    return NO_REQUEST;}

上述代码是使用switch...case来体现主状态机的选择，而主状态机的状态是由CHECK_STATE_REQUESTLINE、CHECK_STATE_HEADER、CHECK_STATE_CONTENT，这三个标志来表示的：正在解析请求行、解析请求头、解析消息体（body）。有关判断条件和循环体的补充见下：

  • 判断条件
    • 主状态机转移到CHECK_STATE_CONTENT，该条件涉及解析消息体
    • 从状态机转移到LINE_OK，该条件涉及解析请求行和请求头部
    • 两者为或关系，当条件为真则继续循环，否则退出
  • 循环体
    • 从状态机读取数据
    • 调用get_line函数，通过m_start_line将从状态机读取数据间接赋给text
    • 主状态机解析text

这个部分的阅读一定得结合源码！其中涉及很多字符数组指针的加减，请仔细体会！

主状态机初始状态是CHECK_STATE_REQUESTLINE，而后调用parse_request_line()解析请求行，获得HTTP的请求方法、目标URL以及HTTP版本号，状态变为CHECK_STATE_HEADER。

此时进入循环体之后，调用parse_headers()解析请求头部信息。先要判断是空行还是请求头，空行进一步区分POST还是GET。若是请求头，则更新长短连接状态、host等等。

当使用POST请求时，需要进行CHECK_STATE_CONTENT的解析，取出POST消息体中的信息（用户名、密码）。

因为Post的消息是放到content中的，需要单独解析。

返回响应报文

在完成请求报文的解析之后，明确用户想要登录/注册，需要跳转到对应的界面、添加用户名、验证用户等等，并将相应的数据写入相应报文，返回给浏览器，流程图如下：

这个在process_read()中完成请求报文的解析之后，状态机会调用do_request()函数，该函数是处理功能逻辑的。 该函数将网站根目录和url文件拼接，然后通过stat判断该文件属性。

url，可以将其抽象成ip:port/xxx，xxx通过html文件的action属性（即请求报文）进行设置。 m_url为请求报文中解析出的请求资源，以/开头，也就是x，项目中解析后的m_url有8种情况，见do_request()函数，部分代码如下：

 //功能逻辑单元
http_conn::HTTP_CODE http_conn::do_request(){
    strcpy(m_real_file, doc_root);
    int len = strlen(doc_root);
    //printf("m_url:%s\n", m_url);
    const char *p = strrchr(m_url, '/');
    //处理cgi
    if (cgi == 1 && (*(p + 1) == '2' || *(p + 1) == '3'))
    {
        //根据标志判断是登录检测还是注册检测
        char flag = m_url[1];
        char *m_url_real = (char *)malloc(sizeof(char) * 200);
        strcpy(m_url_real, "/");
        strcat(m_url_real, m_url + 2);
        strncpy(m_real_file + len, m_url_real, FILENAME_LEN - len - 1);
        free(m_url_real);
        //将用户名和密码提取出来
        //user=123&passwd=123
        char name[100], password[100];
        int i;
        for (i = 5; m_string[i] != '&'; ++i)
            name[i - 5] = m_string[i];
        name[i - 5] = '\0';
        int j = 0;
        for (i = i + 10; m_string[i] != '\0'; ++i, ++j)
            password[j] = m_string[i];
        password[j] = '\0';
        if (*(p + 1) == '3')        {
            //如果是注册，先检测数据库中是否有重名的
            //没有重名的，进行增加数据
            ......
                if (users.find(name) == users.end())
                {
                    m_lock.lock();
                    int res = mysql_query(mysql, sql_insert);
                    users.insert(pair<string, string>(name, password));
                    m_lock.unlock();
                    if (!res)
                        strcpy(m_url, "/log.html");
                    else
                        strcpy(m_url, "/registerError.html");            }
            else
                strcpy(m_url, "/registerError.html");
        }
......}

其中，stat函数用于获取文件的类型、大小等信息；mmap用于将文件等映射到内存，提高访问速度，详见mmap原理；iovec定义向量元素，通常，这个结构用作一个多元素的数组，详见社长微信；writev为聚集写，详见链接；

执行do_request()函数之后，子线程调用process_write()进行响应报文（add_status_line、add_headers等函数）的生成。在生成响应报文的过程中主要调用add_reponse()函数更新m_write_idx和m_write_buf。

值得注意的是，响应报文分为两种： 一种是请求文件的存在，通过io向量机制iovec，声明两个iovec，第一个指向m_write_buf，第二个指向mmap的地址m_file_address ; 另一种是请求出错，这时候只申请一个iovec，指向m_write_buf 。

其实往响应报文里写的就是服务器中html的文件数据，浏览器端对其进行解析、渲染并显示在浏览器页面上。 另外，用户登录注册的验证逻辑代码在do_request()中，通过对Mysql数据库进行查询或插入，验证、添加用户。 以上就是对注册/登录模块的详细介绍，之后分模块对该项目的线程池、日志、定时器等进行细节探究。

四、线程池

这个部分着重介绍该项目的线程池实现。整体框架如下：

定义

线程池其定义如下：

template <typename T>class threadpool{
    public:
    /*thread_number是线程池中线程的数量，
    max_requests是请求队列中最多允许的、
    等待处理的请求的数量*/
    threadpool(int actor_model, connection_pool *connPool,
               int thread_number = 8, int max_request = 10000);
    ~threadpool();
    bool append(T *request, int state);
    bool append_p(T *request);
    private:
    /*工作线程运行的函数，它不断从工作队列中取出任务并执行之*/
    static void *worker(void *arg);
    //为什么要用静态成员函数呢-----class specific
    void run();
    private:    int m_thread_number;        //线程池中的线程数
    int m_max_requests;         //请求队列中允许的最大请求数
    pthread_t *m_threads;       //描述线程池的数组，其大小为m_thread_number
    std::list<T *> m_workqueue; //请求队列
    locker m_queuelocker;       //保护请求队列的互斥锁
    sem m_queuestat;            //是否有任务需要处理
    connection_pool *m_connPool;  //数据库
    int m_actor_model;          //模型切换，这个切换是指Reactor/Proactor};

注意到该线程池采用模板编程，这是为了增强其拓展性：各种任务种类都可支持。 线程池需要预先创建一定的线程，其中最重要的API为：

#include <pthread.h>//返回新生成的线程的id
int pthread_create (pthread_t *thread_tid,//新生成的线程的id
                    const pthread_attr_t *attr, //指向线程属性的指针,通常设置为NULL
                    void * (*start_routine) (void *), //处理线程函数的地址
                    void *arg);  //start_routine()中的参数

函数原型中的第三个参数，为函数指针，指向处理线程函数的地址。该函数，要求为静态函数。 如果处理线程函数为类成员函数时，需要将其设置为静态成员函数(因为类的非静态成员函数有this指针，就跟void*不匹配)。进一步了解请看。

线程池创建

项目中线程池的构造函数为：

threadpool<T>::threadpool( int actor_model, connection_pool *connPool,
                          int thread_number, int max_requests) :
m_actor_model(actor_model),m_thread_number(thread_number), m_max_requests(max_requests),
m_threads(NULL),m_connPool(connPool)
{
    if (thread_number <= 0 || max_requests <= 0)
        throw std::exception();
    m_threads = new pthread_t[m_thread_number];
    //pthread_t是长整型
    if (!m_threads)
        throw std::exception();
    for (int i = 0; i < thread_number; ++i)
    {
        //创建成功应该返回0，如果线程池在线程创建阶段就失败，那就应该关闭线程池了
        if (pthread_create(m_threads + i, NULL, worker, this) != 0)
        {
            delete[] m_threads;
            throw std::exception();
        }
        //主要是将线程属性更改为unjoinable，便于资源的释放
        if (pthread_detach(m_threads[i]))
        {
            delete[] m_threads;
            throw std::exception();
        }
    }}

注意到创建一个线程之后需要调用pthread_detech(),原因在于： linux线程有两种状态joinable状态和unjoinable状态。

如果线程是joinable状态，当线程函数自己退出不会释放线程所占用堆栈和线程描述符（总计8K多）。只有当调用了pthread_join，主线程阻塞等待子线程结束，然后回收子线程资源。

而unjoinable属性可以在pthread_create时指定，或在线程创建后在线程中pthread_detach（pthread_detach()即主线程与子线程分离，子线程结束后，资源自动回收）, 如：pthread_detach(pthread_self())，将状态改为unjoinable状态，确保资源的释放。其实简单的说就是在线程函数头加上 pthread_detach(pthread_self())的话，线程状态改变，在函数尾部直接 pthread_exit线程就会自动退出。省去了给线程擦屁股的麻烦。

加入请求队列

当epoll检测到端口有事件激活时，即将该事件放入请求队列中（注意互斥），等待工作线程处理：

//proactor模式下的请求入队
bool threadpool<T>::append_p(T *request){
    m_queuelocker.lock();
    if (m_workqueue.size() >= m_max_requests)
    {
        m_queuelocker.unlock();
        return false;
    }
    m_workqueue.push_back(request);
    m_queuelocker.unlock();
    m_queuestat.post();
    return true;
}

上面是Proactor模式下的任务请求入队，不知道Reactor和Proactor模式的请回到第一章、IO复用。本项目所实现的是一个基于半同步/半反应堆式的并发结构，以Proactor模式为例的工作流程如下：

  • 主线程充当异步线程，负责监听所有socket上的事件
  • 若有新请求到来，主线程接收之以得到新的连接socket，然后往epoll内核事件表中注册该socket上的读写事件
  • 如果连接socket上有读写事件发生，主线程从socket上接收数据，并将数据封装成请求对象插入到请求队列中
  • 所有工作线程睡眠在请求队列上，当有任务到来时，通过竞争（如互斥锁）获得任务的接管权

即是如下原理：（图片来源）

线程处理

在建立线程池时，调用pthread_create指向了worker()静态成员函数，而worker()内部调用run()。

//工作线程:pthread_create时就调用了它
template <typename T>void *threadpool<T>::worker(void *arg)
{
    //调用时 *arg是this！
    //所以该操作其实是获取threadpool对象地址
    threadpool *pool = (threadpool *)arg;
    //线程池中每一个线程创建时都会调用run()，睡眠在队列中
    pool->run();
    return pool;
}

run()函数其实也可以看做是一个回环事件，一直等待m_queuestat()信号变量post，即新任务进入请求队列，这时请求队列中取出一个任务进行处理：

//线程池中的所有线程都睡眠，等待请求队列中新增任务
void threadpool<T>::run(){
	while (true)
    {
        m_queuestat.wait();
        m_queuelocker.lock();
        if (m_workqueue.empty())
        {
            m_queuelocker.unlock();
            continue;
        }
        T *request = m_workqueue.front();
        m_workqueue.pop_front();
        m_queuelocker.unlock();
        if (!request)
            continue;//
        ......线程开始进行任务处理
        }}

每调用一次pthread_create就会调用一次run(),因为每个线程是相互独立的，都睡眠在工作队列上，仅当信号变量更新才会唤醒进行任务的竞争。

五、定时器

原理解析

如果一个客户端与服务器长时间连接，并且不进行数据的交互，这个连接就没有存在的意义还占据了服务器的资源。在这种情况下，服务器就需要一种手段检测无意义的连接，并对这些连接进行处理。

除了处理非活跃的连接之外，服务器还有一些定时事件，比如关闭文件描述符等。服务器程序通常管理着众多定时事件， 因此有效地组织这些定时事件， 使之能在预期的时间点被触发且不影响服务器的主要逻辑， 对于服务器的性能有着至关重要的影响。 为实现这些功能，服务器就需要为各事件分配一个定时器。

为此，我们要将每个定时事件分别封装成定时器，并使用某种容器类数据结构， 比如链表、排序链表和时间轮， 将所有定时器串联起来，以实现对定时事件的统一管理。 不过， 在讨论如何组织定时器之前， 我们先要介绍定时的方法。

Linux提供了三种定时方法， 它们是：

  • socket选项SO_RCVTIMEO和SO_SNDTIMEO。
  • SIGALRM信号。
  • I/O复用系统调用的超时参数

该项目使用SIGALRM信号来实现定时器，首先每一个定时事件都处于一个升序链表上，通过alarm()函数周期性触发SIGALRM信号，而后信号回调函数利用管道通知主循环，主循环接收到信号之后对升序链表上的定时器进行处理：若一定时间内无数据交换则关闭连接。有关这一部分的底层API解析，建议直接阅读注释源码或者参考社长的文章。

代码与框图

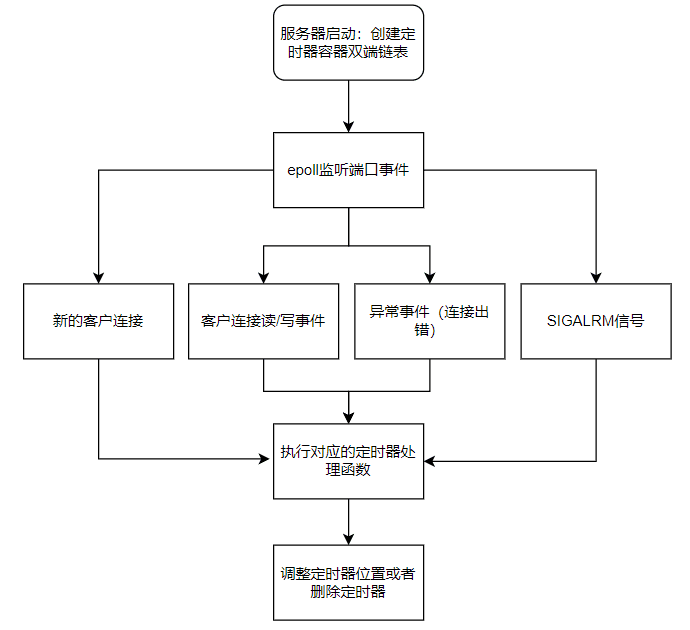

由于定时器部分在源代码中调用比较复杂，可以结合该框图进行理解：

文字性叙述： 服务器首先创建定时器容器链表，然后用统一事件源将异常事件，读写事件和信号事件统一处理，根据不同事件的对应逻辑使用定时器。

  • 具体的，浏览器与服务器连接时，创建该连接对应的定时器，并将该定时器添加到定时器容器链表上；
  • 处理异常事件时，执行定时事件，服务器关闭连接，从链表上移除对应定时器；
  • 处理定时信号时，将定时标志设置为true，以便执行定时器处理函数；
  • 处理读/写事件时，若某连接上发生读事件或某连接给浏览器发送数据，将对应定时器向后移动，否则，执行定时事件。

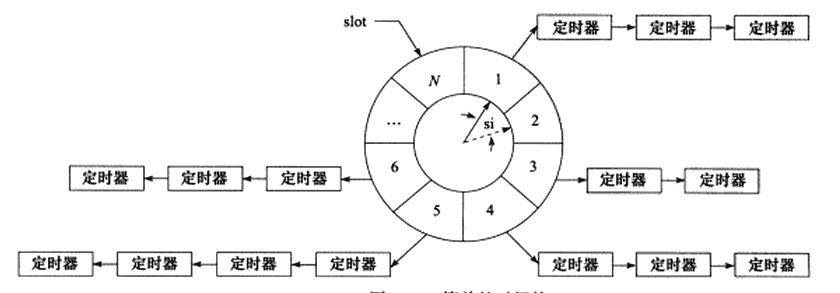

定时器的实现可以使用双向链表，在添加节点的时间复杂度为O(n)，高性能的定时器实现可以使用时间轮或是时间堆的方式，其中，时间轮使用了哈希表处理冲突的思想，将定时器散列到不同的链表上，示意图如下：

而时间堆则是使用了堆的结构，时间复杂度仅有O(logn)。详情参考时间轮与时间堆。

六、日志系统

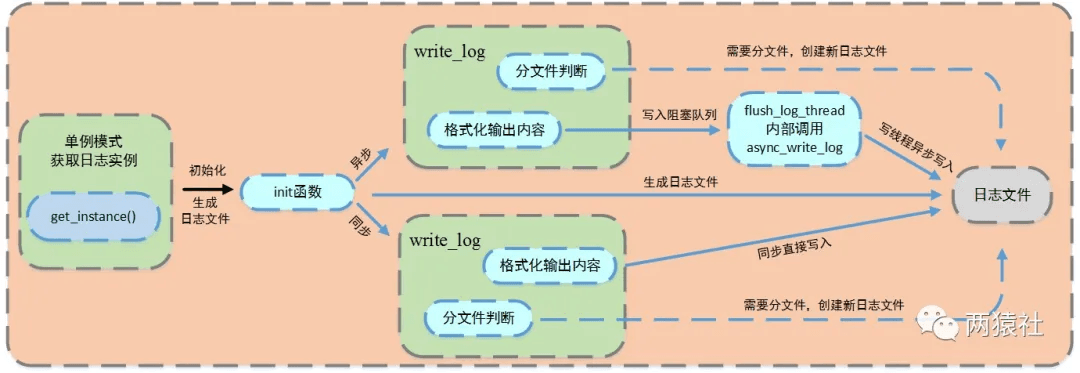

为了记录服务器的运行状态，错误信息，访问数据的文件等，需要建立一个日志系统。本项目中，使用单例模式创建日志系统。该部分的框图如下（原图来自社长）：

由上图可知，该系统同步和异步两种写入方式。 其中异步写入方式，将生产者-消费者模型封装为阻塞队列，创建一个写线程，工作线程将要写的内容push进队列，写线程从队列中取出内容，写入日志文件。对于同步写入方式，直接格式化输出内容，将信息写入日志文件。

该系统可以实现按天分类，超行分类功能。 这个部分建议直接结合源码，从log.h入手进行阅读，先查看同步写入的方式，在进行异步写入日志以及阻塞队列的阅读。或是参考社长的：日志系统。

七、其他

数据库连接池

该项目在处理用户连接时，采用的是：每一个HTTP连接获取一个数据库连接，获取其中的用户账号密码进行对比（有点损耗资源，实际场景下肯定不是这么做的），而后再释放该数据库连接。

那为什么要创建数据库连接池呢？ 数据库访问的一般流程为：当系统需要访问数据库时，先系统创建数据库连接，完成数据库操作，然后系统断开数据库连接。——从中可以看出，若系统需要频繁访问数据库，则需要频繁创建和断开数据库连接，而创建数据库连接是一个很耗时的操作，也容易对数据库造成安全隐患。

在程序初始化的时候，集中创建多个数据库连接，并把他们集中管理，供程序使用，可以保证较快的数据库读写速度，更加安全可靠。

其实数据库连接池跟线程池的思想基本是一致的。 在该项目中不仅实现了数据库连接池，还将数据库连接的获取与释放通过RAII机制封装，避免手动释放。 这一部分比较易懂，建议直接阅读源码。

封装同步类

为便于实现同步类的RAII机制，该项目在pthread库的基础上进行了封装，实现了类似于C++11的mutex、condition_variable。 可以阅读文件夹lock中的源码进行这方面的学习。

压力测试

测试环境：Ubuntu16.04 内存8G CPUi5-9300 浏览器chrome；

利用webbench进行压力测试，略。

优雅关闭连接

在webserver.cpp文件中，通过m_OPT_LINGER可以选择优雅关闭连接。什么是优雅关闭连接？

 //优雅关闭连接
//有关setsocket函数可以参考：
//https://baike.baidu.com/item/setsockopt/10069288?fr=aladdin
if (0 == m_OPT_LINGER)
{
    struct linger tmp = {0, 1};
    setsockopt(m_listenfd, SOL_SOCKET, SO_LINGER, &tmp, sizeof(tmp));
}
else if (1 == m_OPT_LINGER)
{
    struct linger tmp = {1, 1};
    setsockopt(m_listenfd, SOL_SOCKET, SO_LINGER, &tmp, sizeof(tmp));
}

先看看setsockopt()函数在百科上的定义：“setsockopt()函数，用于任意类型、任意状态套接口的设置选项值。尽管在不同协议层上存在选项，但本函数仅定义了最高的“套接口”层次上的选项。”

简单来说，通过setsockopt()函数可以对socket进行一些配置，比如是否立即关闭连接、是否重用端口等等，见下图：

而所谓“优雅下线”即是在关闭服务器时，是否等待现有的数据发送完成，如果等待，那就是优雅下线，这个功能可以通过linger结构体与setsockopt()函数来配置。

//SO_LINGER选项用来改变此缺省设置。使用如下结构：
struct linger {

     int l_onoff; /* 0 = off, nozero = on */
     int l_linger; /* linger time */

};

参考资料 项目地址 （主要资料）社长本人的文章 （力荐）一文读懂TinyWebServer 主流服务器对比 https://book.douban.com/subject/24722611/ https://baike.baidu.com/item/WEB%E6%9C%8D%E5%8A%A1%E5%99%A8/8390210?fr=aladdin 游双-Linux高性能服务器编程 https://blog.csdn.net/u010066903/article/details/52827297/

[

](https://github.com/qinguoyi/TinyWebServer)

< TinyWebServer
TinywebServer面试题 >
